Измельчитель сена своими руками: инструкция по сборке сеноизмельчителя и возможности применения в домашних условиях

При заготовке сырья для сельскохозяйственных нужд используется специальное оборудование. Одни из наиболее востребованных видов наполнителей, корма для животных – сено, солома. Но при отправке их на хранение могут возникнуть проблемы (медленно отводится влага, размножаются вредители). По этой причине сырье чаще всего перерабатывают. Чтобы сократить затраты, можно сделать измельчитель сена своими руками. При этом учитывают особенности конструкции заводских моделей.

Применение сенорезки в хозяйстве

На сельскохозяйственных объектах измельчитель сена применяется в качестве дробилки для разных отходов:

• сена;
• соломы;
• листьев;
• початков кукурузы;
• бурьяна, ботвы;
• торфа;
• лузги семян и стеблей подсолнуха;
• мелких веток;
• камыша и др.

Заводские модели. Средняя стоимость

Чтобы понять, как работает измельчитель сена, необходимо изучить принцип функционирования заводских устройств, их конструкцию:

• К-500: производительность может меняться (100-500 кг/ч), что зависит от вида перерабатываемых продуктов, напряжение источника питания составляет 220-380 В, такое устройство может использоваться на крупных объектах, его средняя цена – 18 тыс. руб.;
• КР-02: разработаны агрегаты этого вида в нескольких вариациях, подключаются к источнику напряжения 220 В/380 В, производительность зависит от вида продукта (120-350 кг/ч), чем выше значение этого параметра, тем больше мощность (4 кВт), средняя цена агрегата –26 тыс. руб.

Как работает дробилка

Чтобы получить качественное сырье для сельскохозяйственных нужд, следует разобраться, как измельчить сено в домашних условиях. Все дробилки работают по единой схеме:

1. При подключении к источнику питания начинает работать электромотор.
2. Конструкцией предусмотрен бункер, через него подается продукция/материалы для измельчения. При этом высокие стенки загрузочной емкости обеспечивают безопасность. Кроме того, многие измельчители работают при условии, что сено (или другой материал) подается в бункер вилами.
3. Из патрубка выходит переработанное сырье – сечка, рядом находится специальная емкость для этой цели. Причем тара быстро заполняется. По этой причине рекомендуется подготовить несколько таких емкостей. Их нужно быстро менять.

Стандартный набор измельчителя

Существует большое количество дробилок для переработки сена, соломы. Все они выполняют сходные функции, но могут оснащаться дополнительными узлами, что расширяет их функционал. Однако некоторые элементы конструкции являются основными, входят в конструкцию любой модели:

• бункер достаточного объема: используется для загрузки сена (других продуктов, отправляемых на переработку), чем больше емкость, тем меньше частота выполнения операций по закладке материалов, при изготовлении сеноизмельчителя своими руками часто используют бочку существенного объема;
• электромотор: располагается в нижней части конструкции, система шкивов передает крутящий момент, если шкивы не предусмотрены, двигатель соединяется с бункером (устанавливается в нижней части емкости);
• ось, на которой закреплены ножи (ножевой вал): предусматривается несколько режущих кромок – от 2 до 6, от этого будет зависеть эффективность и скорость переработки материалов.

Измельчитель сена и соломы своими руками: основные параметры

Ассортимент готовых и самодельных сеноизмельчителей уже достаточно расширился. Модели подобной техники делятся на группы с учетом различий по основным параметрам:

1. Разновидности, которые отличаются способом установки: вертикальные, горизонтальные, наклонные, с вынесенным двигателем. Первый из вариантов наиболее простой, его недостатком является существенная погрузочная высота. Наклонные устройства сходны с ним по конструкции, но загрузку при этом легче выполнять. Горизонтальные сооружения отличаются крупными габаритами.
2. Выбор электродвигателя. Возможные варианты: асинхронный, синхронный, электромотор, бензиновый, дизельный, двигатель трактора, мотоблока с валом отбора мощности. Чем ниже мощность, тем медленнее устройство будет перерабатывать солому. Но есть и другая особенность: при высокой мощности выполняется подключение к источнику напряжения 380 В.
3. Способ выброса сена. Можно влиять на скорость выхода сечки из патрубка. При средних параметрах двигателя сырье будет вылетать на малое расстояние. Если нужно сразу отправлять сечку на 10 м и больше, используют редуктор для изменения параметров ротора.
4. Тип ножей: роторный двух- и многолезвийный, роторный с противорезом, барабанный, барабанный с противорезом.
5. 2 способа подачи сена и соломы: гравитационный, принудительный. В первом случае материал продвигается к ротору под влиянием силы тяжести. Принудительная система подачи сена/соломы предполагает необходимость использования подавателя. В этом качестве выступают сцепленные друг с другом валы зубчатой формы.
6. Возможность переработки различных материалов. Измельчитель сена – универсальный агрегат, он перерабатывает органику. Но выбор конструкции делают с учетом вида сырья. Для переработки корнеплодов подойдет роторный измельчитель.

Необходимые составляющие для ручной сборки

Основные элементы конструкции:

• электромотор;
• бункер (можно взять заготовку – часть другой конструкции или изготовить самостоятельно), крышка, соответствующая ему по размерам;
• металлические листы (толщина от 3 мм и более);
• плита из стали (будет использоваться в качестве опоры под электромотор) – толщина 10 мм;
• ножевой вал;
• полоса из металла для усиления (25х3 мм)
• металлические уголки или профильные трубы (25 мм – диаметр или ширина полочек);
• боковой патрубок.

Оборудование для работы

Конструкция из металла изготавливается методом сварки, но есть и участки, где выполняется болтовое соединение. Для работы понадобится:

• токарный станок;
• плазморез;
• газовая горелка;
• сварочный инвертор;
• УШМ;
• верстак;
• гаечные ключи;
• молоток;
• отвертка;
• рулетка.

Схема сборки

Составляется чертеж конструкции. На начальном этапе определяют размеры бункера, опор, способ крепления ножей на валу. Основные этапы:

1. Установка электромотора под емкостью. К бункеру приваривается кронштейн (к нижней его части), это позволит зафиксировать приводной механизм.
2. Размещение опор. Используют трубы или уголки, их нарезают по размеру, приваривают к корпусу измельчителя сена. Для повышения прочности предусматривают ребра жесткости.
3. Крепление мотора болтовым соединением. Делают отверстия в плите, затем фиксируют мотор. На данном этапе дополнительно крепят и кронштейн к основанию.
4. Изготовление режущего инструмента. Можно взять готовые элементы и собрать нож. При отсутствии подходящих деталей изготавливают режущие кромки самостоятельно. Из листа металла вырезают заготовки (от 2 и более, зависит от вида конструкции). Для этого подойдет углеродистая сталь (можно взять с металлорежущего станка, который не используется). Их нужно заострить (применяют точило). Затем крепят лезвия на диске. Причем размер готовой режущей кромки определяется с учетом габаритов бункера. Между его стенками и лезвиями должно остаться небольшое расстояние.
5. Крепление диска с ножами. Его устанавливают на валу, который в дальнейшем будет соединен с мотором.
6. Установка крышки на бункер.

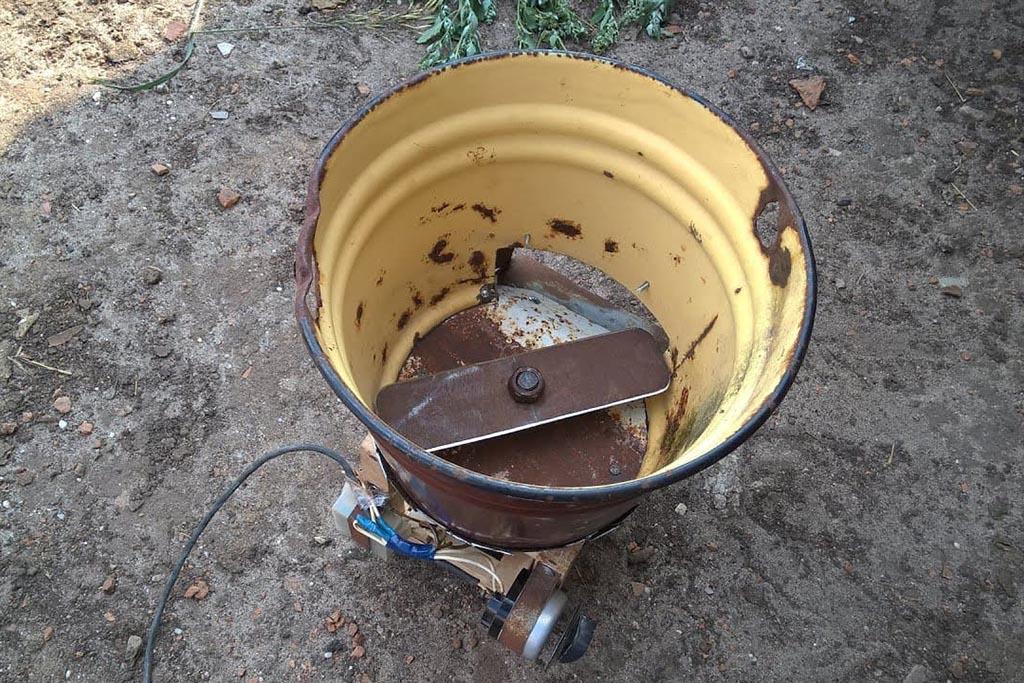

Самодельная сенорезка из стиральной машины. Где взять чертежи

У многих на даче хранится старая бытовая техника. Стиральная машина пригодится для изготовления сеноизмельчителя своими руками.

Кроме готового корпуса, подготавливают элементы конструкции:

• провод с вилкой;
• кнопку;
• двигатель на 180 Вт (тоже от стиральной машины);
• ведро (для сбора отходов);
• уголки из металла (понадобятся для изготовления рамы);
• стандартный крепеж;
• втулки;
• ручную пилу – будет использоваться для изготовления ножей.

Инструкция:

1. Бак стиральной машинки обрезается по высоте, которая определена с учетом личных предпочтений (обеспечивается удобство загрузки материалов).
2. В корпусе ближе к основанию делают отверстие для патрубка. Вокруг него снаружи фиксируют кожух из пластины.
3. Из уголков делают подставку/ножки (по высоте тары для отходов).
4. После подготовки вала (делают отверстия, фиксируют втулку), двигатель крепят ко дну бака.
5. На валу располагают импровизированные ножи.
6. Основные элементы конструкции (бак и двигатель) фиксируют на подставке.
7. Подключают электрические части (двигатель, кабель, устанавливают кнопку).

Правила для эффективного и безопасного использования дробилки

Чтобы избежать возникновения опасных ситуаций, следует выполнять правила:

• агрегат устанавливают как можно дальше от источника влаги;
• в бункер закладывают сено/солому при помощи вил, не руками;
• нельзя надевать свободную одежду, т. к. она может намотаться на подвижные элементы конструкции;
• обслуживание измельчителя сена осуществляется после его отключения;
• перед включением аппарата нужно проверить, исправен ли он;
• следует работать с напарником, если один человек почувствует себя плохо возле дробилки, другой поможет предупредить неудачное падение на режущую кромку.
